casa
>
produtos
>

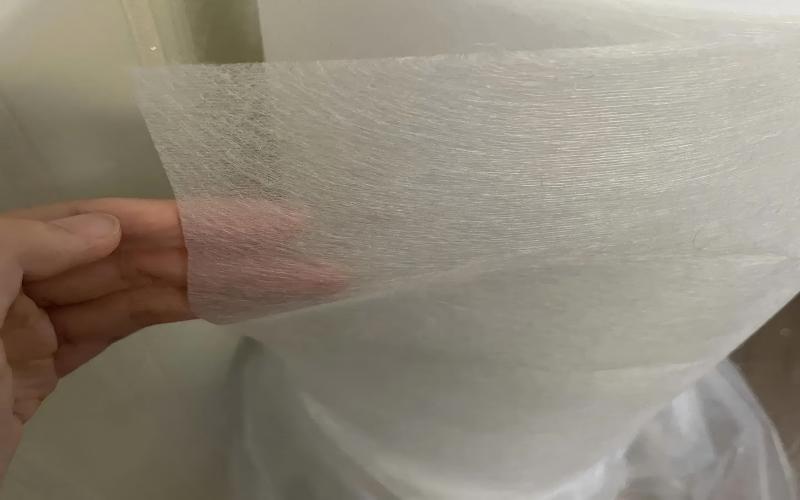

Tecido de superfície de fibra de vidro SAST40 (40 g/m2)
>

Tecido de superfície de fibra de vidro SAST40 (40 g/m2)

Tecido de superfície de fibra de vidro SAST40 (40 g/m2)

A manta de fibra de vidro de 40 g/m² foi projetada especificamente para processos de produção de betume modificado com SBS e APP; ela garante uma penetração suave do material em temperaturas operacionais padrão, evitando danos à estrutura do produto.

obter uma cotação? Enviar Consulta Agora

Tecido de superfície de fibra de vidro SAST40 (40 g/m²)

Estabilidade dimensional constante e rápida impregnação do betume, projetadas para a produção contínua e de alta velocidade de membranas asfálticas.

SAXOBRAN® Desenvolvemos o SART40 após trabalharmos em estreita colaboração com diretores técnicos de fábricas que enfrentavam frequentes rupturas da manta durante os turnos de pico de produção no verão. Esta manta de fibra de vidro de 40 g/m² é aglomerada por uma resina reticulada modificada de alta compatibilidade, garantindo excepcional uniformidade de espessura e porosidade controlada em toda a extensão do rolo. Projetada especificamente para linhas de betume modificado com SBS e APP, permite que sua formulação penetre suavemente em temperaturas operacionais padrão, sem distorções estruturais. Ao priorizarmos a distribuição uniforme das fibras em vez do excesso de peso do aglomerante, ajudamos sua fábrica a alcançar um consumo previsível de matéria-prima e rendimentos de linha limpos e consistentes.

Problemas industriais resolvidos

Ruptura rápida de bandas sob tração em temperaturas elevadas

Ao transportar betume modificado a temperaturas superiores a 170 °C sob alta tensão mecânica na tubulação, as mantas de suporte leves padrão frequentemente perdem sua integridade estrutural. Um único ponto fraco ou um afinamento localizado causa a ruptura imediata da manta. Isso resulta em derramamentos de betume, horas de inatividade dispendiosas para limpeza e custos significativos com sucata.
A SART40 utiliza filamentos de fibra de vidro de alta integridade distribuídos por meio de um processo preciso de deposição úmida. Desenvolvemos o aglutinante químico para manter sua resistência à tração sob cargas térmicas, permitindo que a manta suporte forças de tração contínuas durante o banho de saturação sem sofrer estrangulamento, rasgos ou rupturas.

Delaminação e formação de bolhas na superfície do betume

Se um tecido de fibra de vidro apresentar uma distribuição irregular de aglutinante ou uma estrutura de poros excessivamente densa, a formulação de betume pesado não conseguirá impregnar completamente a manta de suporte. Isso deixa bolsas de ar e umidade microscópicas aprisionadas dentro do núcleo. Meses depois, essas bolsas se expandem sob a ação da atmosfera.O calor atmosférico pode causar bolhas na superfície em campo ou delaminação catastrófica da camada.
Controlamos rigorosamente a permeabilidade ao ar e a porosidade da matriz SART40 durante a fabricação. A composição química do ligante é otimizada especificamente para interagir com matrizes asfálticas quentes de SBS/APP, facilitando a impregnação instantânea que elimina pontos secos e microvazios internos.

Características projetadas

Revestimento uniforme de superfície e mascaramento estrutural

A disposição aleatória das fibras de vidro é calibrada para mascarar as irregularidades do substrato subjacente, proporcionando uma superfície plana e uniforme. Isso garante que o revestimento de betume aplicado mantenha uma espessura idêntica em toda a largura da membrana.

Afinidade rápida da matriz de betume

Nossa formulação de ligante evita bloqueios químicos genéricos, oferecendo alta afinidade tanto para betumes modificados elastoméricos quanto plastoméricos. Isso acelera a impregnação profunda da matriz, mesmo quando sua linha está operando em altas velocidades mecânicas.

Estabilidade mecânica e dimensional confiável

O SART40 resiste ao encolhimento, curvatura ou estiramento quando submetido a tensão mecânica e intensas transições térmicas. Sua equipe de produção não precisará se preocupar constantemente com a deformação das bordas durante as fases críticas de resfriamento e enrolamento.

Ficha Técnica

Parâmetro técnico	Valor padrão	Base de testes	Objetivo de Engenharia
Peso da área	40 ± 3 g/m²	ISO 3374	Garante consumo uniforme de material e absorção previsível de asfalto.
Resistência à tração (MD)	≥ 160 N/50 mm	EN 12311-1 / ISO 5081	Suporta tensão contínua de tração em linha durante o desenrolamento em alta velocidade.
Resistência à tração (CD)	≥ 120 N/50 mm	EN 12311-1 / ISO 5081	Impede que as bordas se dividam e rasguem durante os ajustes de rastreamento transversal.
Conteúdo da pasta (LOI)	15% - 20%	ISO 1887	Equilibra a ligação mecânica das fibras com a porosidade necessária para uma impregnação profunda.
Teor de umidade	$\le 10~s$ ≤ 0,5%	ISO 3344	Impede a vaporização instantânea do vapor e a formação de bolhas ao entrar em contato com o betume quente.

Qualidade em Processamento, Embalagem e Logística

Faixa de temperatura

A temperatura deve ser rigorosamente controlada entre 5°C e 35°C para evitar o envelhecimento ou a decomposição do aglutinante orgânico.

Método de armazenamento

O armazenamento pode ser horizontal ou vertical; no entanto, as mercadorias devem ser mantidas em um ambiente de armazém seco e fechado.

Segurança de empilhamento

Não empilhe paletes em mais de 2 camadas para eliminar o risco de esmagamento dos núcleos estruturais internos.

Segurança da cadeia de suprimentos global

Construção do rolo e do núcleo: Cada rolo de SART40 é enrolado firmemente em torno de um núcleo de papelão reforçado e resistente de 76 mm (3 polegadas) para evitar o colapso do centro.
Embalagem com barreira selada: Os rolos são selados individualmente em filme PE de alta espessura com barreira contra umidade e fixados com segurança em paletes de madeira fumigada.
Carregamento antideslocamento: Para o transporte marítimo, utilizamos airbags internos nos contêineres para eliminar completamente o deslocamento e os danos por impacto nas bordas.

Perguntas e Respostas Técnicas

P: Qual a diferença entre o SART40 e os tecidos de fibra de vidro genéricos de 40 g/m² disponíveis no mercado?

A: Muitos papéis tissue de baixo custo utilizam ligantes nacionais padrão que amolecem prematuramente por volta de 140 °C, fazendo com que a manta se estique ou estreite sob a tensão de produção. O SART40 utiliza uma formulação avançada de ligante com alto ponto de amolecimento que mantém as fibras de vidro rigidamente no lugar até que o betume quente as encapsule completamente, preservando a largura desejada do rolo.

P: Quais ajustes de linha você recomenda para maximizar o desempenho deste tapete?

UM: Geralmente recomendamos manter a zona de contato inicial do betume entre 165 °C e 175 °C. Se a sua equipe técnica observar pequenas ondulações na superfície, geralmente isso é corrigido diminuindo ligeiramente a tensão do freio de desenrolamento, em vez de aumentar a temperatura; a alta porosidade do SART40 permite a completa impregnação sem a necessidade de um afinamento térmico excessivo.

P: Qual o comportamento do material se um rolo for deixado sem lacre na oficina durante a noite?

A: Embora a fibra de vidro em si não absorva água, a alta umidade ambiente da oficina pode fazer com que a umidade superficial se acumule na matriz aglutinante. Se exposta a uma umidade acima de 80% por períodos prolongados, essa umidade superficial pode causar microespuma ao entrar em contato com o asfalto quente. Recomendamos sempre que as partes da fibra sejam seladas novamente em sua embalagem original de PE se a linha de produção ficar inativa por mais de 4 horas.

Obter o preço mais recente? Responderemos o mais breve possível (dentro de 12 horas)

o email : * Required and valid email address
nome : This field is required
telefone : This field is required
companhia : This field is required
mensagem : * This field is required
Política de Privacidade

Tecido de superfície de fibra de vidro SAST40 (40 g/m2)

Categorias de Produtos

relacionadas ao produto

Tecido de superfície de fibra de vidro SAST30-E (30 g/m²)

Distribuição uniforme por processo úmido-depositado. Véu de fibra de vidro.

Véu de fibra de vidro resistente ao calor para construção

Véu de fibra de vidro isolante para placa de circuito impresso

Véu de fibra de vidro resistente a produtos químicos para filtração

Véu de fibra de vidro resistente ao calor para isolamento
